Проектирование и монтаж светодиодных экранов (LED) любой сложности

Светодиодный экран — это сложный инженерный продукт, а не просто «большой телевизор». Ошибка в выборе шага пикселя или типа диода может стоить миллионы рублей. Мы не просто продаем модули, мы разрабатываем видеоповерхности под задачи вашего бизнеса: будь то рекламный медиафасад размером с дом или ультрачеткий экран для ситуационного центра.

Виды светодиодных экранов, их преимущества и недостатки

1. Интерьерные экраны (Indoor LED):

Используются внутри помещений, где важна высокая детализация изображения с близкого расстояния.

• Где применяются: Конференц-залы, переговорные, ТВ-студии, бутики ТРЦ, диспетчерские.
• Технологии: Используем SMD-диоды (Black Face) для высокой контрастности и глубокого черного цвета. Шаг пикселя (P) от 1.2 до 4 мм.
• Особенность: Бесшумные блоки питания (без вентиляторов), чтобы не мешать работе в переговорной.

2. Уличные экраны (Outdoor LED):

Рассчитаны на агрессивную среду и работу 24/7.

• Защита: Стандарт IP65/IP67 (передняя/задняя часть). Экран выдерживает прямые струи воды, снег и пылевые бури.
• Яркость: От 5000 до 8000 кд/м² (нит). Изображение остается сочным даже под прямыми солнечными лучами, когда обычный телевизор «слепнет».
• Температурный режим: Работают от -40°C до +60°C благодаря системе принудительной вентиляции и подогрева внутри кабинетов.

3. Медиафасады (Реечные экраны):

Легкие прозрачные конструкции, которые монтируются на остекление зданий или глухие стены.

• Главный плюс: Прозрачность до 70%. Изнутри здания люди видят улицу, а снаружи видна огромная рекламная поверхность.
• Вес: В 3-4 раза легче классического кабинета, что снижает нагрузку на фасад здания.
• Ветровая нагрузка: Сетчатая структура пропускает ветер, исключая эффект «паруса».

4. Экраны для сцены и проката (Rental):

Мобильные решения для ивент-индустрии.

• Надежность: Усиленные углы кабинетов (Protection Corner) защищают диоды при частом монтаже и перевозке в кейсах.
• Сборка: Замки FastLock позволяют собрать экран 6х4 метра двум техникам за 40 минут.

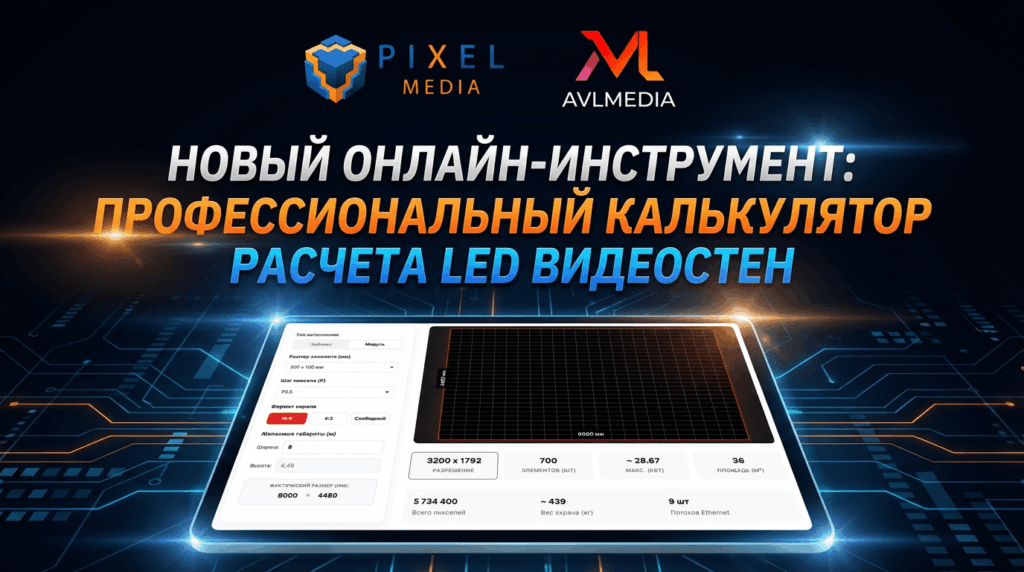

Рассчитайте параметры вашего экрана за 1 минуту

Мы разработали уникальный инструмент, который поможет вам понять габариты и потребление будущего экрана еще до звонка менеджеру.

Что считает наш инженерный калькулятор:

• Точное разрешение: Хватит ли вам пикселей для показа 4K контента или достаточно Full HD?
• Энергопотребление: Рассчитает пиковую (Max) и среднюю (Avg) мощность в кВт, чтобы вы могли подготовить вводной автомат.
• Вес конструкции: Сколько килограммов нагрузки ляжет на стену или подвес.
• Тепловыделение (BTU): Чтобы проектировщики вентиляции знали, сколько тепла нужно отвести от экрана.

Критерии качества: на что смотреть в смете?

1. Шаг пикселя (Pixel Pitch) — это важно

Это расстояние между центрами соседних диодов. Чем меньше шаг, тем выше разрешение и дороже экран.

• Правило выбора: Минимальная дистанция просмотра (в метрах) = Шагу пикселя (в мм).
• Пример: Если экран P3, на него комфортно смотреть с 3 метров. Если P10 — с 10 метров.

2. Тип светодиода: DIP, SMD или COB?

• DIP (Старый тип): Три отдельных диода. Яркий, неубиваемый, но с крупным шагом. Только для огромных уличных экранов.
• SMD (Surface Mounted Device): Три кристалла в одном корпусе. Самый популярный стандарт. Отличная цветопередача и углы обзора 140/140 градусов.
• COB (Chip On Board): Новейшая технология. Кристаллы залиты компаундом прямо на плате. Дает идеально гладкую поверхность, которую можно мыть, и защиту от ударов. Идеально для P0.9-P1.5.

3. Частота обновления (Refresh Rate)

Дешевые экраны имеют частоту 1920 Гц. Глазом мерцание не видно, но на камеру телефона пойдут полосы (муар). Мы используем чипы управления с частотой 3840 Гц и выше, чтобы картинка была идеальной даже при съемке в Slow Motion.

От КМД до первого запуска

Установка светодиодного экрана — это строительно-монтажные работы повышенной опасности.

1. Проектирование металлоконструкции:
   Наши конструкторы рассчитывают ветровые и снеговые нагрузки. Мы разрабатываем разделы КМ (Конструкции Металлические) и КМД (Деталировка), гарантируя, что экран не упадет и не повредит фасад.
2. Электропроект:
   Экран площадью 50 м² может потреблять до 40 кВт. Мы проектируем и собираем силовые шкафы (ЩР) с реле контроля фаз, защитой от перекоса и удаленным управлением питанием.
3. Сборка и Юстировка:
   Самое сложное — состыковать кабинеты так, чтобы не было видно швов. Мы используем лазерные уровнемеры и механизмы микрорегулировки по осям X-Y-Z для создания идеальной плоскости.
4. Настройка контроллера (Novastar/Colorlight):
   Прописываем RCFG-файлы конфигурации, настраиваем гамма-коррекцию и цветовой баланс (White Balance), чтобы белый цвет был белым, а не синил.

Гарантия и ZIP-комплект

Светодиоды имеют ресурс 100 000 часов, но брак случается.

• ZIP-комплект (ЗиП): С каждым экраном мы поставляем 3-5% запасных модулей, блоков питания и шлейфов из той же партии (Batch). Это гарантирует, что при замене запасной модуль не будет отличаться по оттенку от основного экрана.

• Фронтальное обслуживание: Если экран висит на стене, мы используем кабинеты с магнитным фронтальным доступом. Замена модуля занимает 30 секунд с помощью вакуумного съемника.
